在VOC焚烧炉系统(如热氧化炉TO、蓄热式氧化炉RTO、催化氧化炉CO等)中，VOC入口浓度的安全控制至关重要，其浓度必须严格维持在远低于爆炸下限(LEL)的水平，以防范系统内发生爆炸或火灾风险。
普遍接受的安全操作标准如下：
► 常规控制目标：VOC浓度应控制在不高于其LEL的25%。
► 报警设定点：通常在LEL的20%至25%区间设置高报警。
► 安全联锁点：必须在浓度达到LEL的50%前设置安全联锁停机点(一般建议设定于40%至50% LEL范围内)。
一、将控制目标设定为25% LEL主要基于以下关键考量：
1. 安全裕度需求
LEL作为理论值或实验室测定值，实际工况下的爆炸极限受温度、压力、混合物组分及湍流等因素影响而存在波动。25% LEL提供了充足的安全裕度，可有效应对实际不确定性、测量误差以及生产波动、阀门切换、设备故障等引发的浓度变化。即使浓度瞬时超越25%，只要显著低于50%，实际浓度接近危险水平(100% LEL)的概率亦大幅降低。
2. 测量仪表的精度与响应特性
LEL检测仪(催化燃烧式或红外式)存在固有精度误差与响应迟滞。将控制目标设定于25% LEL，可确保即使仪表读数存在偏差或响应延迟，实际浓度仍有充分缓冲空间远离危险LEL阈值。
3. 过程控制的稳定性要求
生产工艺中VOC排放浓度存在固有波动性。25% LEL的设定为常规波动预留合理空间，避免频繁触发报警或联锁，保障焚烧炉运行的连续性。
4. 行业标准与法规符合性

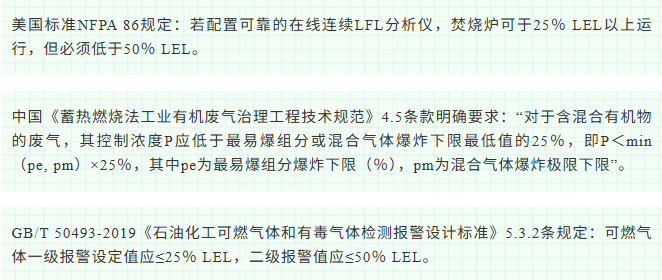

25% LEL是国际及国内广泛采纳的工业安全准则与最佳实践(如NFPA 86、EN 746-2、API及中国相关安全规范)。遵循该标准是合规运营的基本要求。
5. 联锁动作的响应时间预留
当浓度触及高报警点(20%–25% LEL)时，操作人员或自动控制系统需具备充足时间执行纠正措施(如增加稀释风量、减少废气引入量、检查上游工艺)。若报警点设置过高(如接近50% LEL)，应急响应时间将严重不足，导致风险急剧升高。
二、安全联锁点(40%–50% LEL)的核心作用
该节点作为最终安全保障机制，其触发表明：
► 常规控制(25% LEL)及高报警措施可能已失效或不足以应对当前异常工况；
► 浓度正迅速逼近危险区域。
此时，安全联锁系统须立即自动执行：
► 切断高浓度VOC废气进料阀门；
► 通入大量新鲜空气实施紧急吹扫；
► 视情触发焚烧炉停机或切换至安全模式(如仅启用辅助燃料燃烧)。
核心目标是在浓度达到实质性爆炸风险水平(普遍认为≥60% LEL即属高危)前，使系统进入安全状态。
三、关键控制要素
► 目标浓度：正常运行期间，VOC浓度应严控在≤25% LEL。
► 高报警设定：于20%–25% LEL设置高报警，警示操作人员干预。
► 安全联锁设定：必须在40%–50% LEL设置联锁点，触发自动保护动作(切断进料、紧急吹扫及可能停机)。
► 运行禁令：严禁VOC浓度接近或超过50% LEL运行，此属高爆炸风险区。
► 仪表与维护：必须采用经校准且响应迅捷的LEL监测仪表(通常安装于焚烧炉入口管道)，并执行定期维护校验。
► 特殊工况考量：对于混合物或特定高危险性VOC，需采用更保守的控制目标(如20% LEL)。应依据物质安全数据表(MSDS)开展评估并咨询安全专家。
► 系统冗余设计：关键联锁系统宜采用冗余配置(如双仪表表决机制)以提升可靠性。
综上，VOC焚烧炉系统中将浓度控制目标设定为LEL的25%，是业界普遍认可且安全合理的操作上限值。但必须同步配置20%–25% LEL高报警及40%–50% LEL安全联锁停机保护。严格遵守此浓度控制原则，是保障焚烧炉安全稳定运行的根本准则。
